搪玻璃搅拌器
搪玻璃搅拌器技术规范1. 设计标准核心规范：HG/T 2051《搪玻璃设备技术条件》ASME BPE（生物工程设备标准）DIN EN ISO 28706（搪玻璃耐腐蚀测试） 结构设计：动平衡等级：G6.3级轴封设计：单/双端面机械密封 工艺验证：瓷层厚度检测：1.5–2.2mm（电磁测厚仪） 20kV高压电火花检测：无击穿点2. 材质组件材质选项特性说明基体金属Q235B+硼钢（低碳钢板
搪玻璃搅拌器技术规范1. 设计标准核心规范：HG/T 2051《搪玻璃设备技术条件》ASME BPE（生物工程设备标准）DIN EN ISO 28706（搪玻璃耐腐蚀测试） 结构设计：动平衡等级：G6.3级轴封设计：单/双端面机械密封 工艺验证：瓷层厚度检测：1.5–2.2mm（电磁测厚仪） 20kV高压电火花检测：无击穿点2. 材质组件材质选项特性说明基体金属Q235B+硼钢（低碳钢板
1. 设计标准
核心规范：
HG/T 2051《搪玻璃设备技术条件》
ASME BPE（生物工程设备标准）
DIN EN ISO 28706（搪玻璃耐腐蚀测试）
结构设计：
动平衡等级：G6.3级
轴封设计：单/双端面机械密封
工艺验证：
瓷层厚度检测：1.5–2.2mm（电磁测厚仪）
20kV高压电火花检测：无击穿点
2. 材质
组件 | 材质选项 | 特性说明 |
基体金属 | Q235B+硼钢（低碳钢板） | 优化搪烧附着力 |
搪瓷层 | SiO₂含量＞60%的高硅玻璃釉 | 耐酸碱性（氢离子渗透率＜0.01g/m²·d） |
搅拌桨 | 搪玻璃包覆碳钢搅拌轴 | 抗弯曲力矩≥500N·m |
机械密封 | 碳化硅对石墨（SiC vs. Graphite） | 耐颗粒介质磨损 |
3. 尺寸规格

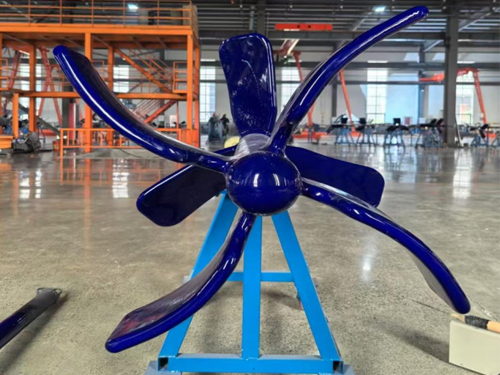

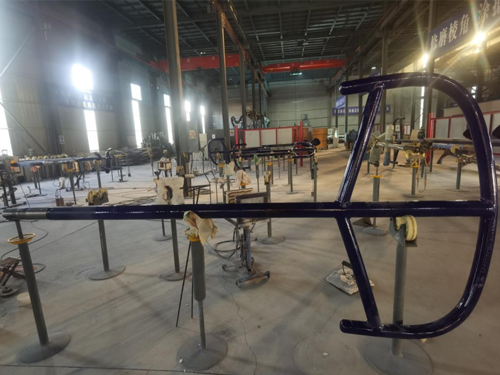

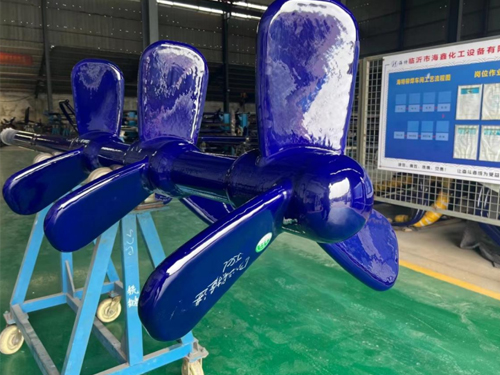

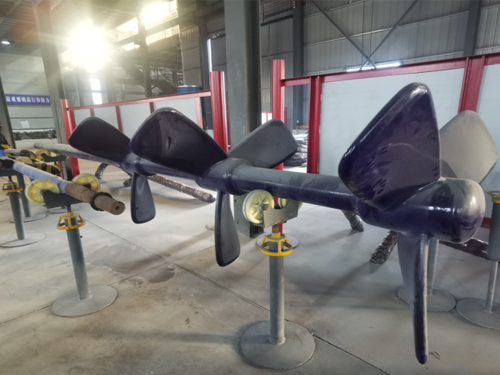

参数 | 范围 |
搅拌轴直径 | φ50–φ200 mm |
桨叶形式 | 锚式/桨式/涡轮式/框式/推进式/组合式 |
转速范围 | 20–130 rpm（变频控制） |
工作压力 | -0.1 MPa ~ +0.6 MPa |
温度范围 | -20℃ ~ +220℃（骤变温差≤120℃） |
4. 主要用途
行业 | 典型应用场景 |
制药 | 抗生素发酵罐、结晶反应釜搅拌 |
化工 | 强酸磺化反应、氯化物合成搅拌 |
农药 | 农药中间体聚合反应 |
食品 | 有机酸提取搅拌（柠檬酸、醋酸） |
5. 技术优势
绝对防腐：耐受除氢氟酸、热浓磷酸外所有无机酸/有机溶剂
超高洁净：表面粗糙度Ra≤0.4μm，达ASME BPE SJ-4级
热效率优化：瓷层导热系数0.9–1.1 W/m·K，反应控温精度±1℃
防粘特性：表面接触角＞100°，物料残留率＜0.01%
长寿命设计：瓷层抗拉强度≥80MPa，正常使用＞10年
搪玻璃搅拌器对应反应釜尺寸配置 |
型号TYPE 适用 设备 | 框（锚）式FRAME(ANCHOR)TYPE | 叶轮式TURBIN TYPE | 桨式PADDLE TYPE | 组合式 COMBINATION TYPE | ||||||||||
SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | OVER HEIGHT 总长 | SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | OVER HEIGHT 总长 | SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | PADDLE LAYER DIS 双层间距 | OVER HEIGHT 总长 | SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | PADDLE LAYER DIS 双层间距 | OVER HEIGHT 总长 | |
K50 | 40 | 420 | 930 | 40 | 300 | 900 | 40 | 300 | / | 900 | 40 | 300 | / | 900 |
K100 | 40 | 520 | 1050 | 40 | 300 | 1050 | 40 | 300 | / | 1050 | 40 | 300 | / | 1050 |
K200 | 50 | 620 | 1290 | 50 | 400 | 1250 | 50 | 400 | 150 | 1250 | 50 | 400 | / | 1250 |
K300 | 65 | 720 | 1440 | 65 | 500 | 1400 | 65 | 400 | 200 | 1400 | 65 | 500 | / | 1400 |
K500 | 65 | 810 | 1670 | 65 | 500 | 1590 | 65 | 450 | 220 | 1590 | 65 | 500 | 400 | 1590 |
K1000 | 80 | 1080 | 1910 | 80 | 700 | 1880 | 80 | 680 | 300 | 1880 | 80 | 700 | 600 | 1880 |
K1500 | 80 | 1180 | 2140 | 80 | 700 | 2140 | 80 | 680 | 340 | 2140 | 80 | 700 | 600 | 2140 |
K2000 | 80 | 1180 | 2480 | 80 | 700 | 2480 | 80 | 680 | 340 | 2480 | 80 | 700 | 600 | 2480 |
K3000 | 95 | 1440 | 2500 | 95 | 800 | 2500 | 95 | 720 | 360 | 2500 | 95 | 800 | 700 | 2500 |
K4000 | 95 | 1440 | 3000 | 95 | 800 | 3000 | 95 | 720 | 360 | 3000 | 95 | 850 | 700 | 3000 |
K5000 | 95 | 1580 | 3000 | 95 | 850 | 3000 | 95 | 720 | 360 | 3000 | 95 | 850 | 800 | 3000 |
K6300 | 95 | 1580 | 3680 | 95 | 850 | 3600 | 95 | 720 | 360 | 3600 | 95 | 850 | 800 | 3600 |
型号 | 叶轮式TURBIN TYPE | 桨式PADDLE TYPE | 组合式 COMBINATION TYPE | ||||||||
SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | OVER HEIGHT 总长 | SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | OVER HEIGHT 总长 | SHAFT DIA 轴径 | ROTATING DIA 旋转直径 | PADDLE LAYER DIS 双层间距 | OVER HEIGHT 总长 | SHAFT DIA 轴径 | |
F3000 | 95 | 800 | 2500 | 95 | 720 | 360 | 2500 | 95 | 800 | 700 | 2500 |
F4000 | 95 | 800 | 3000 | 95 | 720 | 360 | 3000 | 95 | 800 | 700 | 3000 |
F5000 | 95 | 850 | 3000 | 95 | 720 | 360 | 3000 | 95 | 850 | 800 | 3000 |
F6300 | 95 | 850 | 3600 | 95 | 720 | 360 | 3600 | 95 | 850 | 800 | 3600 |
F8000 | 110 | 1100 | 3930 | 110 | 880 | 440 | 3930 | 110 | 1100 | 1000 | 3930 |
F10000 | 110 | 1200 | 4130 | 110 | 980 | 490 | 4130 | 110 | 1200 | 1100 | 4130 |
F12500 | 110 | 1200 | 4650 | 110 | 980 | 490 | 4650 | 110 | 1200 | 1100 | 4650 |
F16000 | 130 | 1200 | 4980 | 130 | 980 | 490 | 4980 | 130 | 1200 | 1200 | 4980 |
F20000 | 140 | 1300 | 5470 | 140 | 1080 | 540 | 5470 | 140 | 1300 | 1200 | 5470 |
